背景・目的

以前こちらの記事にて、VSCode+PlantUMLによる
ソフト設計について書きましたが、最近になって
PyCharmのようなJetBrains製IDEを使い始めました。

www.eureka-moments-blog.com

MarkdownとPlantUMLでドキュメント作成する
のもPyCharmで行うようになったのですが、
VSCode時と違いはあるものの、これもなかなか
快適だと思ったので紹介します。

前提条件

今回はPyCharmを使う事を前提に書きますが、
JetBrains製IDEはどれもほぼ同じGUIなので、
InteliJ IDEAやCLionを使っている人も同じ
やり方でいけるはずです。

また、PyCharmには無料版と有料版の2種類が
ありますが、MarkdownとUMLに関しては
どちらでも違いはありません。
ちなみに、自分は今後Webプログラミングも
していきたいので、それに対応した有料版を
使用しています。

dev.macha795.com

環境構築手順

PyCharm上でPlantUMLを使用できるように
するための手順は、こちらの記事を参照して
もらえれば分かります。

intellectual-curiosity.tokyo

PCがMacの人は、こちらの記事を参照すれば
同様に環境構築が出来ます。対象のIDEは
InteliJになっていますが、同じ手順で可能です。

blog.katty.in

手間に関してはVSCode使用時と大きな違いは
ありません。Javaのインストールが必要ない分
PyCharmを使う方が少しだけ工程が少ないです。

Markdownでドキュメントを書く

プレビュー表示について

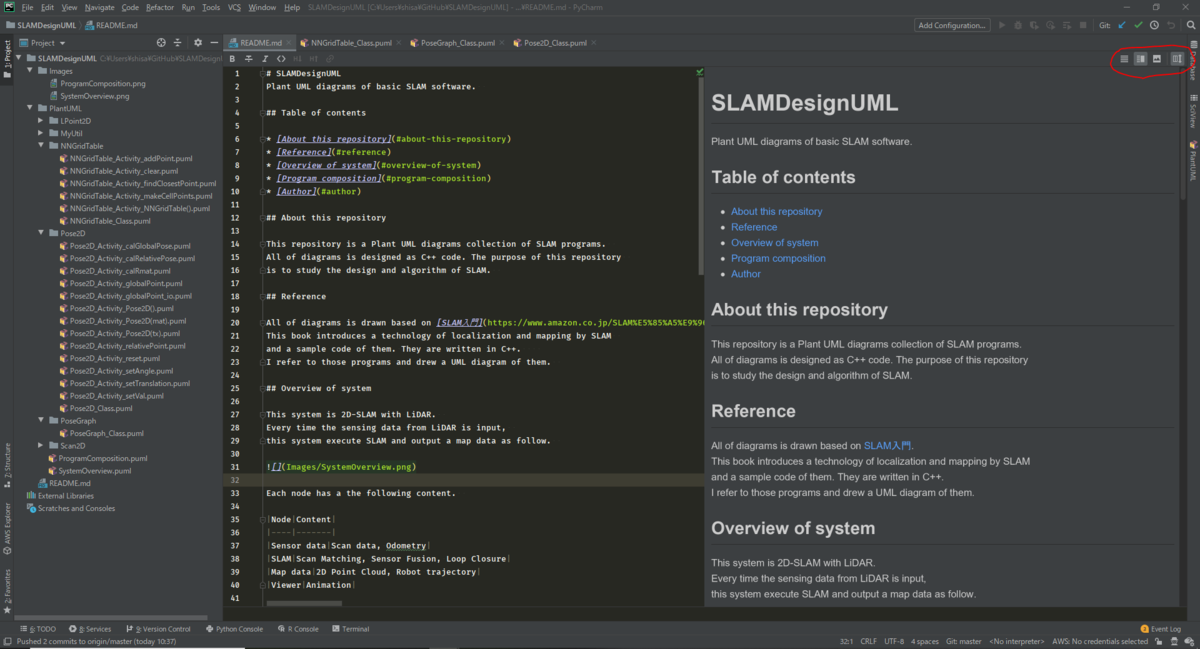

こちらが作業時の画面の例になります。

f:id:sy4310:20200509122418p:plain

右上の赤丸部分にあるこちらのアイコンでは、
f:id:sy4310:20200509122605p:plain

プレビューの表示/非表示、自動スクロールの
有効/無効を切り替える事が出来ます。

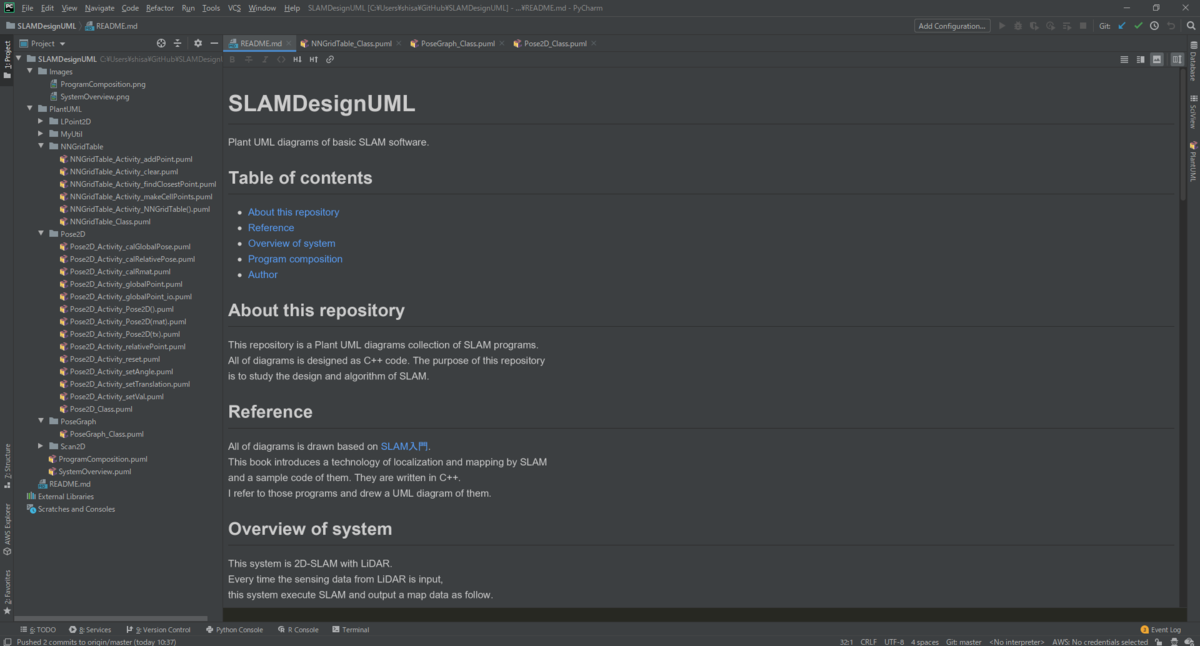

右から2番目のアイコンを押すと、このように
プレビュー画面だけを表示する事が出来ます。

f:id:sy4310:20200509122938p:plain

目次の作成について

VSCodeではこちらのようなプラグインで
目次を自動挿入出来ましたが、PyCharmでは
それが出来ません。

dev.classmethod.jp

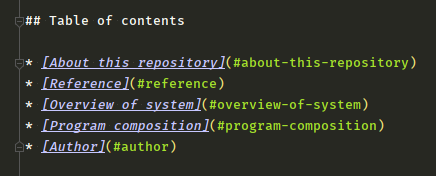

なので、このように手動で記載していく
がありますが、そこまで大きな手間でも
ないので、個人的には気になりません。

f:id:sy4310:20200509124322p:plain

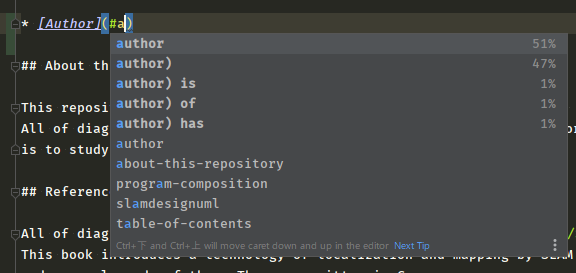

このように補完もしてくれるので、
特にストレス無く作業できます。

f:id:sy4310:20200509124938p:plain

画像の貼り付けについて

これについても、VSCodeではこちらの
ような拡張機能があるのに対して、
PyCharmではそれが出来ません。

qiita.com

なのでこのように手動で貼り付けます。

f:id:sy4310:20200509140534p:plain

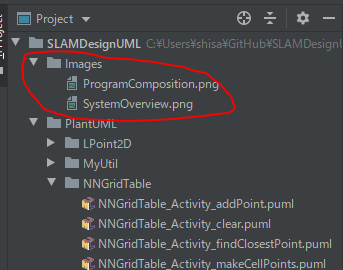

画像ファイルを置いておくフォルダを
作成しておいて、

f:id:sy4310:20200509141800p:plain

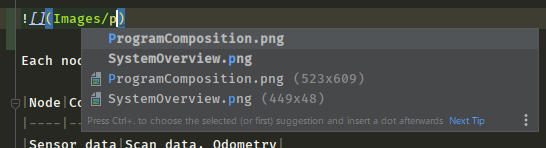

Markdownファイルで画像ファイルへの
パスを記載します。この時も、目次作成
と同様にパス候補を表示してくれるので
便利です。

f:id:sy4310:20200509142240p:plain

PlantUMLでUML図を描く

新規ファイルを作成

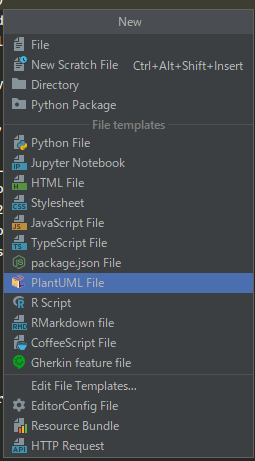

FileメニューからNewを選択、あるいは
保存したいディレクトリを右クリックし
Newを選択すると、こちらのように
PlantUMLファイルを選ぶウィンドウが
開きます。

f:id:sy4310:20200509142918p:plain

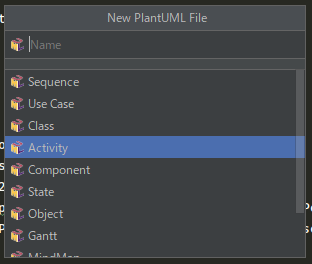

PlantUMLファイルを選ぶと、次はこの
ように作成したいダイアグラムの種類を
選択するウィンドウが開きます。

f:id:sy4310:20200509143214p:plain

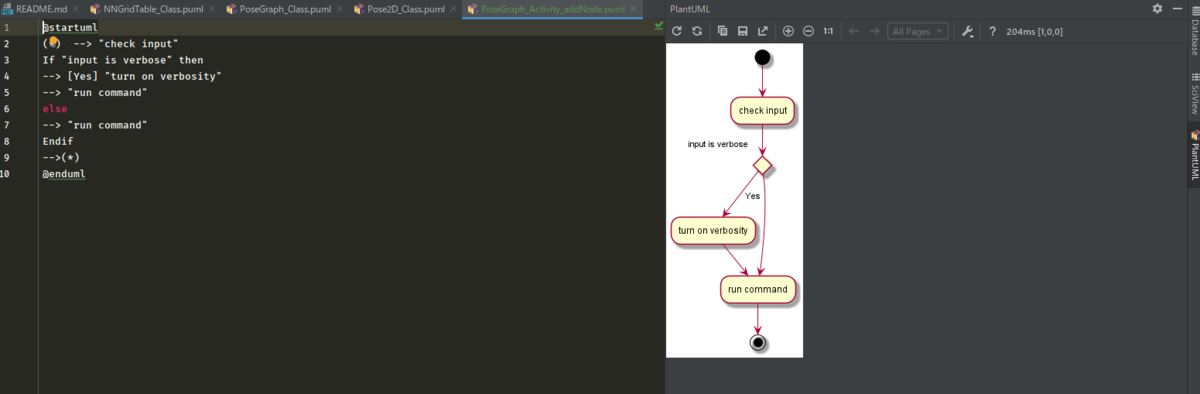

例えばここでActivityを選択し、
ファイル名を入力すると、
このようにアクティビティ図のサンプルが
用意された状態で新規ファイルが作られ
ます。

f:id:sy4310:20200509144330p:plain

UML図の画像保存について

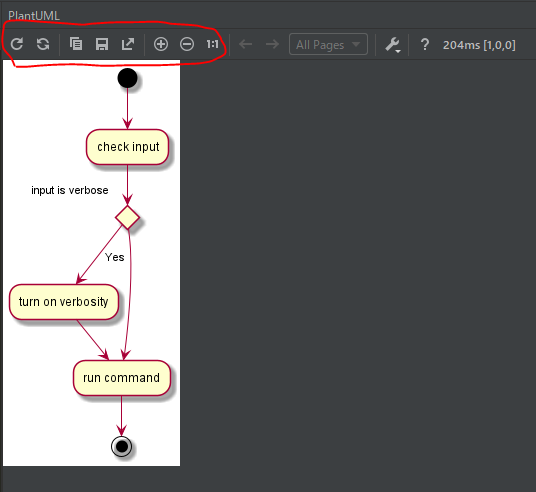

作成したUML図のプレビュー画面にて、
赤丸の部分から画像保存やコピー、
拡大、縮小表示などが出来ます。

f:id:sy4310:20200509145447p:plain

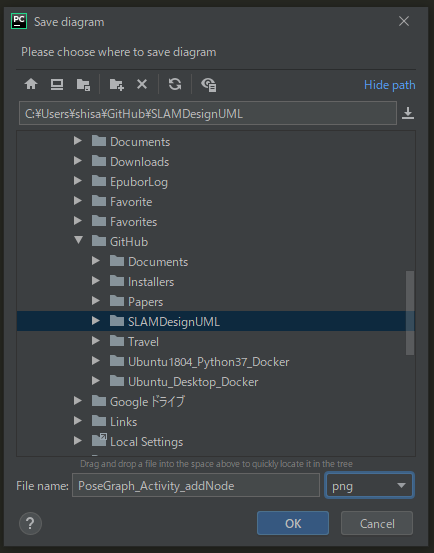

ここで画像保存のアイコンを押すと、
ファイル名入力と拡張子の選択、
保存先の選択をするウィンドウが
開くので、こちらを操作して任意の
名前と場所に保存出来ます。

f:id:sy4310:20200509150347p:plain

これに限った話ではないですが、GUIの
操作はVSCodeよりもPyCharmの方が
全体的に分かりやすくて親切だなと
感じています。

他にも出来たらいいと思う事

VSCodeと違いJetBrains製IDEでは、
MarkdownドキュメントをHTMLや
PDFにエクスポートする機能があり
ません。
HTMLには出来ますが、それはHTMLの
ソースがそのままエクスポートされる
だけで人間が読める形になりません。

これがPyCharmなどでも出来ればさらに
便利なのですが、そこまで必要かと考え
るとそうとも言えず。

トータルで考えれば自分はVSCodeよりも
PyCharmの方がずっと使いやすいので、
今後しばらくはPyCharmを始めJetBrains製
IDEのお世話になろうと思います。
